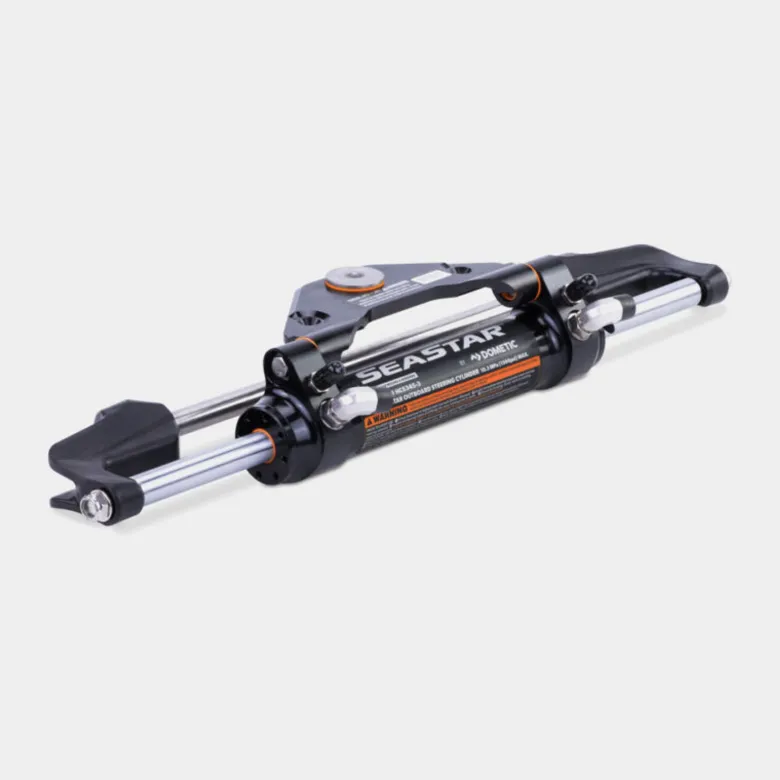

Dometic Seastar O/B cylinder 350Hk

Se bilder över listan som presenterar de vanligaste förekommande utombordsmotorerna på marknaden. En del installationer kan kräva en extra monteringssats, HA5477 jordkabel rekommenderas för att undvika galvanisk korrosion.

Anm. (Anmärkningar):

1. Monteringssats HO5090 krävs

2. Pro XS kräver HC6345-3

Seastar frontmonterad hydraulcylinder för utombordare upp till 350Hk.

Ny version (-3) med -5 ORB gänga som är o-ring tätade och möjligt att rotera nippeln för att få rätt vinkel.

Äldre versioner av cylindern har 1/4″ NPT gänga.

Seastar är världsledande på hydraulstyrningar och kända för sin höga kvalitet. HC5345-3 cylindern är inget undantag, en robust konstruktion som ger en säker och trygg styrning. Vissa motorer kräver en speciell typ av cylinder (HC5347-3, HC5348-3, HC5358-3) för att monteringen skall bli bästa möjliga, skillnaden är ”pivot” plattan som ansluts mot motorns tillerarm. Vissa installationer kan även kräva en extra monteringssats. HC5445-3 är ytterligare en specialversion med kortare slaglängd.

Maxeffekt vid normal användning:

för 50knop+ välj Seastar Pro/Tournament.

En motor en cylinder: 350Hk

Två motorer (ej motroterande) en cylinder: 450Hk

Två motorer (ej motroterande) två cylindrar: 600Hk

Två motorer (motroterande) en cylinder: 600Hk

Två motorer (motroterande) två cylindrar: 600Hk

SeaStar hydraulcylindrar skall alltid användas tillsammans med SeaStar rattpump. Rattpumparna finns med olika kapacitet vilket påverkar antal rattvarv och tröghet. Rekommenderad rattpump till HC5345-3 är HH5271-3 (27,8cm³/rattvarv) som ger 4,9 rattvarv, de finns även i flera versioner för infällning eller med tilt funktion för att ställa rattvinkel.

Hydraulslang med pressade kopplingar skall alltid användas, de finns i flera versioner, se tillbehör.

Använd alltid Seastar olja 009486, felaktig olja kan göra att systemet inte uppför sig normalt.

Kompletta system med rattpump och olja finns, HK7145-3.

Cylindervolym: 136.6 cm³ (115 cm³ HC5445-3)

Slaglängd: 203mm (171mm HC5445-3)

Minimum mått för monteringhittar du bland bilderna.
