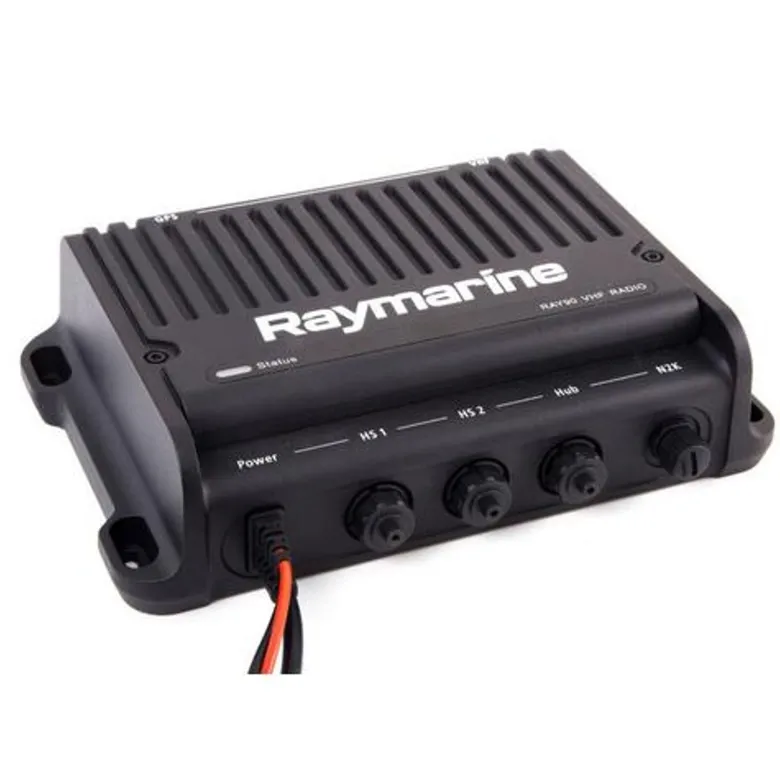

Raymarine Ray90 VHF BlackBox med AIS 700 Sändare/Mottagare

Ray90 är utrustad med en kraftfull 25-watts sändare och elektronik av handelskvalitet för att hålla länge och leverera överlägsen prestanda. Kanalskanning, dubbelvakt (dual-watch), trippelvakt (tri-watch) och vädervarningar är standard. Tack vare att radion har klass D digitalt selektivt anrop (DSC) och integrerad GPS är det lätt att göra inställningarna för avancerad säkerhet och anrop. Ange bara din båts MMSI-nummer när du gör inställningarna så är det bara att sätta igång. För GPS-systemet krävs tillvalet GA150 passiv GPS-antenn.

Positionsspårning

Utnyttja Ray90:s positionsspårning för att ha koll på upp till fem DSC-utrustade fartyg som befinner sig i närheten. Deras respektive position visas automatiskt via din Raymarine multifunktionsdisplay. Håll ett öga på de andra båtarna i ditt gäng, övervaka fartyg som kan vara av intresse eller hantera din lokala flotta. I Europa stöder Ray90 ATIS-systemet på farbara inre vattenvägar.

Megafon

Med Ray90:s inbyggda megafon hörs du på däck över hamnen. Anslut mistlurstillvalet så att din närvaro blir känd med 30-watts ljudutmatning, plus 2-vägskommunikation. När dimman tätnar kan megafonen även ställas in för att automatiskt skicka ut mistlurssignaler till motor- och segelbåtar under gång och för ankar.

Vattentät och robust

Ray90:s sändare/mottagare är ingjuten i massivt aluminium för att motstå stötar och vibrationer och ha maximal värmeavledning. RayMic-handsettet har superklar bakgrundsbelysning för att lätt kunna avläsas under alla förhållanden och de extra stora knapparna ger ett säkert grepp och lätt åtkomst till de vanligaste funktionerna.

Utöka ditt system

I Ray90-systemet ingår ett trådbundet RayMic-handset och en passiv högtalarsats. Utöka ditt system med ett extra RayMic-handset och en extra fjärrhögtalare. För bullriga miljöer, välj till den aktiva fjärrhögtalaren. Det spelar ingen roll hur liten eller stor din båt är, Ray90 har all den kraft och prestanda du behöver för viktig kommunikation till sjöss.

Specifikationer:

Allmänna specifikationer

Storlek (HxBxD) huvudenheten Höjd = 63mm
Bredd = 235 mm
Maxdjup = 160 mm max exkl. bakre kablar Vikt huvudenheten 2,6 kg Raymarine Artikelnummer T70424

Miljö

Vattenskydd Uppfyller IPX6 & IPX7
Uppfyller EN60945 Arbetstemperatur -25°C to 55°C Förvaringstemperatur -25°C till 70°C Fuktighet upp till 95 %

Elektricitet

Kommunikationsport NMEA 0183 (version 4.01), NMEA2000 (version 3.101) Nominell matningsspänning 12V likström. Skydd mot omvänd polaritet och för hög spänning Laddningsbart litiumjonbatteri på 2000 mAh 12V DC. Skydd mot omvänd polaritet och för hög spänning Driftspänningsområde 9Vtill 16V DC 9Vtill 16V DC Strömförbrukning Under 6A vidhög effekt (13,6V)
Viloläge: 600 mA
Mottagning: 2A 1 ampere nominellt Under 6A vidhög effekt (13,6V)
Viloläge: 600 mA
Mottagning: 2A Säkringar Säkring på kabeln = 1,25 A | Termisk brytare = 1,25 A Laddning Trådlös induktiv laddning

Sändare

Kanaler Alla tillgängliga VHF-band för sjöfart i USA, internationellt och i Kanada Frekvensområde 156,000–157,425 MHz
155,500 till 161,425 MHz privata kanaler Frekvensstabilitet +/-1,5 ppm Kanalseparation 12,5 kHz Uteffekt Hög effekt = 25 Watt
Låg effekt = 1 Watt Oavsedd utstrålning Bättre än -36 dBm vid 25W (mindre än0,25 µW) Maximal avvikelse +/-5kHz Antennimpedans 50 ohm (typiskt värde)

Mottagare

Mottagartyp Dubbelövergång superheterodyn Kanaler Alla tillgängliga VHF-band för sjöfart i USA, internationellt och i Kanada Frekvensområde 156,000–157,425 MHz
155,500 till 161,425 MHz privata kanaler Trådlös frekvens 2,4 GHz 2,4 GHz Känslighet: Bättre än 1 mikrovolt EMF vid 20 dB SINAD Squelch-känslighet Mindre än -2 dBµ EMF Brus Bättre än -40 dB Ljuddistorsion Mindre än 10% Mottagarkänslighet Distans -119 dBm (0,25uV)@12 dB SINAD ← Typiskt värde
Local -110 dBm (0,7uV)@12 dB SINAD ← Typiskt värde Intilliggande kanalselektivitet Mer än70 dB Störningsavvisning Mer än70 dB Intermodulationavslag Mer än 70 dB

Högtalare (Aktiv och Passiv)

Effekt externa passiva högtalare 5 W (4 Ω) / 2,5 W (8 Ω) (passiv) 5 W (8 Ω) (aktiv) Megafonens utgångseffekt, högtalaren 24 W (4Ω) / 12 W (8Ω)

GPS

Antal kanaler 72 Kallstart 29 s Mottagarkänslighet -167 dBm (spårning) / -148 dBM (mottagning) GNSS-kompatibilitet GPS
GLONASS
*BeiDou SBAS-kompatibilitet WAAS
EGNOS
MSAS Specialfunktioner Aktiv störningsreduktion Driftfrekvenser GPS L1 C/A
GLONASS L10F
Beidou B1 Signalmottagning Automatisk Almanacksuppdatering Automatisk Geodetiskt datum WGS-84 (alternativ tillgängliga genom Raymarines multifunktionsdisplayer) Uppdateringsfrekvens 20 Hz (20 gånger per sekund samtidig GNSS) Positionsnoggrannhet Utan SBAS: <2,5 meter 95% av tiden
Med SBAS: <2 meter 95 % av tiden
