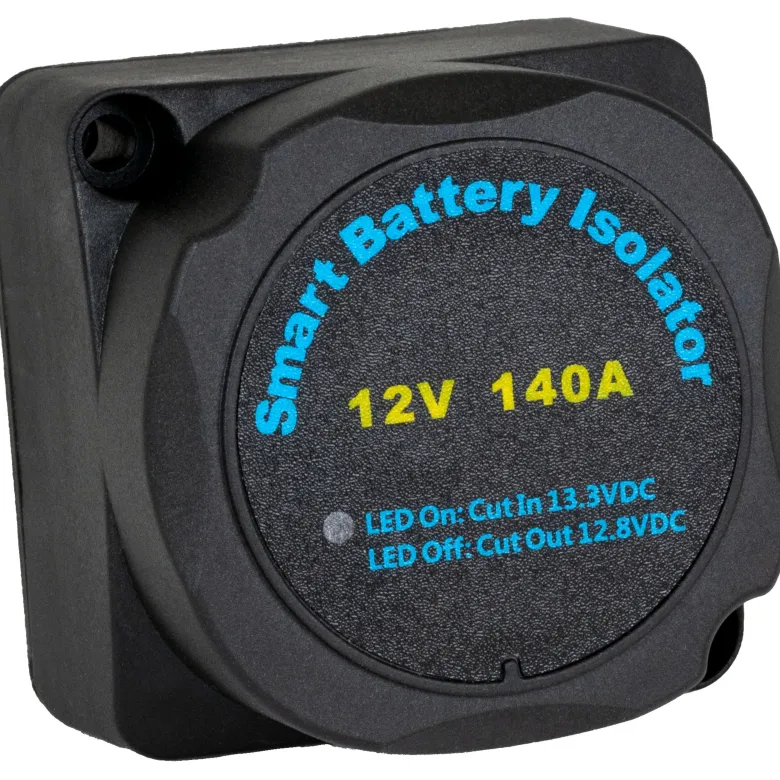

Skyllermarks Skiljerelä Spänningsstyrt 140A/12V

Skiljerelä mellan Förbrukningsbatter/bank och startbatteri för att fördela laddningen från tex generator, batteriladdare och solceller. Enkel att koppla in och ger både säkerhet och ett enklare elsystem att underhålla.

Specifikationer:

Skyddar dina förbrukare mot strömspikar vid start. Rätt kopplat så skyddar du ditt start-batteri från att laddas ur.

Installationsanvisning:
Koppla in pluskabeln till startbatteriet på skruven ”START BATT”. Koppla in pluskabeln till förbrukarbatteriet på skruven ”SECOND BATT”. Koppla den svarta kabeln till minus (försäkra dig om att du har en gemensam minus i ditt elsystem, annars måste du koppla in reläts minuskabel direkt på startbatteriets minus)
Det finns ingen risk att koppla in pluskablarna fel då reläet fungerar åt båda håll.

Den gula kabeln kan man koppla till minus (jord) via en brytare. Om olyckan skulle vara framme och startbatteriet gått sönder/är tomt så kan man överbrygga (tvångsköra) relät på detta sätt och då utnyttja strömmen i förbrukarbanken till att starta motorn.

Batteriladdare:
En eventuell batteriladdare kopplas in på förbrukarbatteriet. När laddspänningen kommer upp till 13,3 V så kommer batteriladdaren att även ladda startbatteriet.
På så vis så prioriteras förbrukarbanken då startbatteriet oftast är välfyllt.

Solceller:
Dessa kopplas in på förbrukarbatteriet. När solcellerna laddar bra och kommer upp till 13,3 V så kommer dessa även att ladda startbatteriet.
På så vis så prioriteras förbrukarbanken som används mest och då startbatteriet oftast är välfyllt.
